FH3600動态記錄儀

一、FH-3600-G 模拟量輸入動态記錄裝置

支持接入常規采樣（交流電壓、交流電流、高頻、直流等）、常規開關量

對外通訊支持IEC61850/104/103等規約

支持IRIG-B、PTP對時，并具有對時管理功能

二、FH-3600-DA-G數字量輸入動态記錄裝置

支持SV、GOOSE采樣，可選配高頻、直流、常規開關量

對外通訊支持IEC61850/104/103等規約

支持IRIG-B、PTP對時，并具有對時管理功能

 三、FH-3600-DG-G混合信号輸入動态記錄裝置

支持常規采樣（交流電壓、交流電流、高頻、直流等）、常規開關量、GOOSE

對外通訊支持IEC61850/104/103等規約

支持IRIG-B、PTP對時，并具有對時管理功能

FH-3600動态記錄裝置（以下簡稱“裝置”）全面貫徹了全國電力行業标準（DL/T 553-2013）《系統動态記錄裝置通用技術條件》和（DL/T 860）《變電站通信網絡和系統》，自主研制開發的新一代動态記錄裝置。

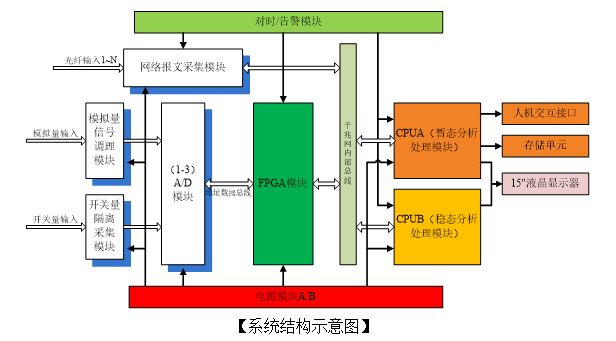

裝置采用了先進大規模集成電路技術、FPGA、網絡通信技術、嵌入式實時操作系統，具有硬件平台先進， 采樣速度高、軟件功能強、記錄容量大等優點，并結合了電力系統的最新發展需要，具有暫态錄波和常态記錄功能。該裝置功能全面、性能可靠、技術先進，能夠滿足電力系統長時間記錄分析、故障數據遠傳的要求，适用于所有變電站、發電廠及其它需要長時間動态記錄監測電網質量的場所。

裝置的正面主要由12吋液晶顯示器、指示燈、按鍵和帶有防塵蓋的USB2.0接口等組成。
