變壓器沖擊在線監測裝置

産品簡介

根據《國家電網公司變電管理規定細則（試行）》（以下簡稱細則）規定：當變壓器受到50-70%額定負荷的沖擊達到6次，要适時開展B類或C類檢修；當變壓器受到70-90%額定負荷的沖擊1次，要适時開展B類或C類檢修；當變壓器受到90%以上額定負荷的沖擊1次要立即展開B類或C類檢修。

我公司研制的變壓器沖擊在線監測裝置，它能不間斷對變壓器負荷進行監測，若達到（細則）規定的負荷，就進入沖擊狀态。在沖擊狀态中，連續對負荷電流進行監測，如負荷電流大于峰值電流，刷新峰值電流及發生時間；如負荷電流小于（細則）規定負荷電流的98%，此次沖擊結束。

變壓器沖擊在線監測裝置實時的按沖擊程度分别統計次數，當達到（細則）規定的檢修條件時，進行多種方式報警，并提醒運維人員檢修變壓器。

功能特點

1. 實時統計變壓器自檢修以來所沖擊的狀況，如下圖所示

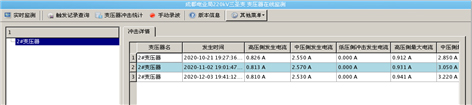

2.完整的沖擊數據：

記錄每次沖擊的發生時間、結束時間、發生沖擊時的負荷電流及本次沖擊過程中的最大負荷電流，如下圖所示

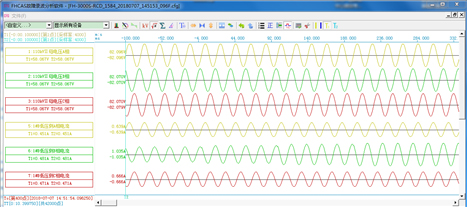

3.波形展示：不僅僅記錄每次沖擊的數據，還記錄沖擊發生時的波形。可以分析沖擊發生時的瞬時值、有效值、直流分量、各次諧波分量、差流分量等等，如下圖所示

4.無線通訊：可通過無線接口對外通訊，以适應物聯網對感知層設備的要求。

5.多種告警方式：達到細則所規定的檢修條件時，可通過指示燈、空節點、通訊等多種方式進行告警。
