FH-5000繼電保護及故障信息主站系統和子站系統
我公司于1999年初在國内首家推出了《POFIS100型繼電保護運行與故障信息自動化管理系統》，該系統于2000年10月28日通過了由國家電力公司組織的産品鑒定，專家一緻評定POFIS100系統是具有“國際先進水平”的高新技術産品。我們在總結POFIS100繼電保護及故障信息管理系統開發應用經驗的基礎上, 結合現場實際需要和繼電保護及故障信息技術的新發展, 采用國際知名品牌的硬件平台和國際、國内新的技術标準，開發了全新的FH-5000繼電保護及故障信息主站系統和子站系統。該系統采用嵌入式硬件技術，嵌入式操作系統，使系統具有很高的可靠性、穩定性和響應速度。FH-5000主站系統的高性能滿足不少于256個子站系統的接入及響應速度的要求；FH-5000子站系統的高性能滿足不少于256台套智能裝置的接入及響應速度的要求。
一、FH-5000繼電保護及故障信息主站系統
FH-5000繼電保護及故障信息主站系統既可以在純UNIX/LINUX平台上運行，也可以在UNIX/LINUX與Windows組合平台上運行，用戶界面和使用方法在不同的運行平台上完全一緻，從而爲用戶提供了更多選擇。
爲了保證系統的跨平台運行能力，FH-5000系統采用了如下技術：
（1）利用CORBA技術和自适應通信環境技術（ACE），實現了異構平台之間的互通，規範了應用交互方式，屏蔽了不同操作系統平台之間的差異性，保證了系統整體上的跨平台運行能力；
（2）采用跨平台用戶圖形界面支撐軟件包 (QT)技術，保證了主站軟件系統用戶界面部分的跨平台運行能力。
FH-5000主站系統由通信服務器、數據庫服務器、WEB服務器和工作站等組成。支持單機單網、雙機雙網、冗餘備份，配置方式靈活，方便系統升級和擴展。
FH-5000主站系統廣泛适用于網省調主站、地調分站及錄波器組網主站等。

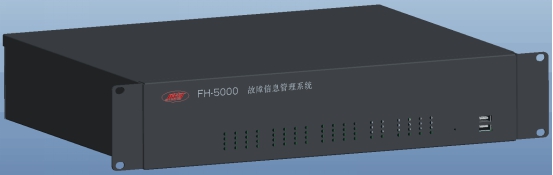

二、FH-5000嵌入式繼電保護及故障信息子站系統；
FH-5000子站系統廣泛适用于110kV、220kV、330kV、500kV、750 kV電壓等級的變電站和發電廠。
FH-5000繼電保護及故障信息子站系統的主要特點：
①、采用嵌入式硬件技術，去掉了以前采用工控機方式保信系統中可靠性較薄弱的環節：硬盤和CPU風扇。使得子站系統的可靠性和穩定性得到了很大的提高；
②、采用分布式多CPU結構，系統的功能擴展和容量擴充都非常方便；各智能模塊之間相互獨立運行、互不影響，即使系統中某個智能模塊出現問題也不影響其他模塊的正常運行；各智能模塊具有帶電熱拔插功能；
③、數據采用多級存儲方式，充分保證了數據的可靠性：各智能采集模塊上具有的大容量FLASH作爲第一級數據存儲器；數據處理轉發模塊上的大容量CF卡作爲第二級數據存儲器；硬盤（硬盤對子站系統來說不是必須的，是可選的）作爲長時間、大容量數據的第三級存儲器，硬盤平時大多處于靜止狀态；
④、采用多級“看門狗”自恢複技術，保證系統運行的穩定性和可靠性；
⑤、采用嵌入式Linux操作系統,操作系統可裁剪、可定制，操作系統占用空間小, 與應用程序結合後直接固化到芯片中運行，因此軟件的可靠性高、抗幹擾能力強，也因爲軟件的固化運行，從本質上解決了防止病毒和黑客攻擊的問題；
⑥、通信規約采用組件設計，滿足“即選即用”和“在線組态”的要求，可以很方便的實現通信規約的更換和升級；
⑦、采用QT圖形開發工具，使得界面友好、操作簡便；具有獨立的運行指示燈和告警輸出，便于對系統運行的監視。
集變電站内繼電保護、錄波器、安全自動裝置等智能設備的實時/非實時的運行、配置和故障信息。

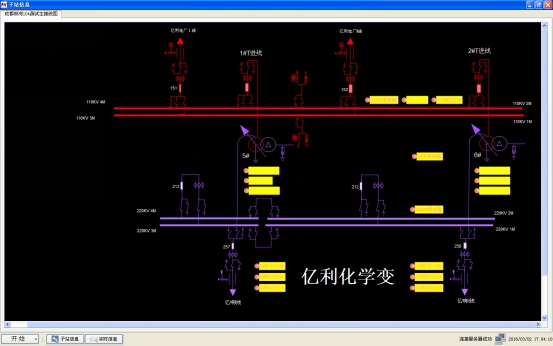

實時監視運行狀态、管理配置信息，分析故障數據及動作行爲。
支持IEC61850、IEC101、IEC103、IEC104及其他廠家自定義規約等上百種通信協議。
支持IRIG-B、PTP對時、SNTP，并具有對時管理功能。
